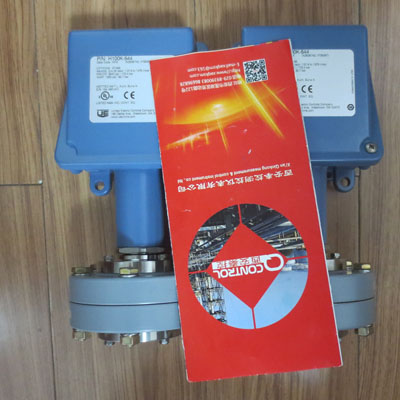

H100K-542美国UE风机差压开关
美国ue膜片差压开关H100K-542-M540
美国ue QQ:2064077346 电话：1533微信9199575
差压开关由2个膜盒腔组成，两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔，感受到的差压使感压膜片形变，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出。差压开关的感压元件不同分为膜片和波纹管式，性能特点亦不同。差压开关由感压元件的组成不同，原理不同，性能也有不同。膜片式可以做成高静压低差压，而波纹管因为本身耐压低。
H100系列差压型号：
H100K-540 H100K-541 H100K-542 H100K-543 H100K-544 H100K-545 H100K-546 H100K-547 H100K-548
H100K-540 H100K-541 H100K-542 H100K-543 H100K-544 H100K-545 H100K-546 H100K-547 H100K-548差压开关压力范围：
| 型号 | 可调整压力范围 | 死区 | 工作压力 | 耐压 | 接液材质 | 压力接口 |
| H100K-540 | 0.5-17.4mbar | 0.1-1.5mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-541 | 2.5-49.8mbar | 0.2-2.5mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-542 | 12.4-124.5mbar | 0.5-6.2mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-543 | 24.9-497.8mbar | 1.2-19.9mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-544 | 0.1-1.4bar | 6.9-89.6mbar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-545 | 0.3-3.4bar | 13.8mbar-0.1bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-546 | 0.7-8.6bar | 27.6mbar-0.3bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-547 | 3.4-17.2bar | 0.1-0.7bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-548 | 6.9-34.5bar | 0.1-1.0bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
H100系列美国压力开关的技术参数如下所示：
存储温度：-65 to 160℉(-54—71℃)
环境温度：-40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性：压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，565-567，610-680，15884 型号为可调范围的±1.5%。所有压力开关都有内部设定点锁定装置。
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级：符合NEMA 4X 要求。
开关输出：一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值：15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，0.5A 电阻，.03A 电感。
重量：2—7 磅；（因型号而异）
电器接口：1/2"NPTF 接口；2 个7/8"直径的敲出孔
压力开关
H100 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
差压开关
H100K 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
温度开关
B100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,有参考刻度
C100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,无参考刻度
E100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，有参考刻度
F100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，无参考刻度
H100系列压力型号表：
H100-520 H100-521 H100-522 H100-523 H100-524 H100-525 H100-530 H100-531 H100-532 H100-533 H100-534 H100-535 H100-15737 H100-171
H100-172 H100-173 H100-174 H100-560 H100-561 H100-562 H100-563 H100-564H100-565 H100-566 H100-567 H100-701 H100-702 H100-703 H100-704 H100-705 H100-706 H100-190 H100-191 H100-192 H100-193 H100-194 H100-188 H100-189 H100-218 H100-610 H100-612 H100-490 H100-491 H100-492 H100-493
H100-15623 H100-15731 H100-15732 H100-15733 H100-15734 H100-15735 H100-15736
H100-494 H100-183 H100-184 H100-185 H100-186 H100-483 H100-484 H100-485 H100-486 H100-487 H100-488 H100-489 H100-218 H100-270
H100-274 H100-358 H100-361 H100-376 H100-610 H100-10614 H100-616 H100-15884 H100-680
H100-171 H100-172 H100-173 H100-174 H100-183 H100-184 H100-185 H100-186 H100-188 H100-189 H100-190 H100-191 H100-192 H100-193
H100-194 H100-218 H100-270 H100-274 H100-358 H100-361 H100-376 H100-483 H100-484 H100-485 H100-486 H100-488 H100-489 H100-490
H100-491 H100-492 H100- 493 H100-494 H100-520 H100-521 H100-522 H100-523 H100-524 H100-525 H100-530 H100-531 H100-532 H100-533
H100-534 H100- 535 H100-560 H100-561 H100-562 H100-563 H100-564 H100-565 H100-566 H100-567 H100-610 H100-612 H100-616 H100-680
H100- 701 H100-702 H100-703 H100-704 H100-705 H100-706 H100-15884；
H100系列温度型号表：
B100-120 B100-121 B100-13546 C100-120 C100-121 E100-2BSA E100-2BSB E100-3BS E100-4BS E100-5BS E100-8BS E100-13545 E100-2BCA E100-2BCB E100-3BC E100-4BC E100-5BC E100-8BC F100-1BS F100-2BS F100-3BS F100-4BS F100-5BS F100-6BS F100-7BS F100-8BS
F100-1BC F100-2BC F100-3BC F100-4BC F100-5BC F100-6BC F100-7BC F100-8BC
