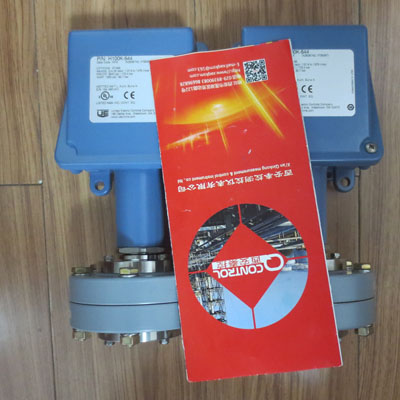

H100K-541美国UE四川微差压开关
美国ue膜片差压开关H100K-541-M540
美国ue QQ:2064077346 电话：15339199575
差压开关由2个膜盒腔组成，两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔，感受到的差压使感压膜片形变，通过栏杆弹簧等机械结构，启动上端的微动开关，使电信号输出。差压开关的感压元件不同分为膜片和波纹管式，性能特点亦不同。差压开关由感压元件的组成不同，原理不同，性能也有不同。膜片式可以做成高静压低差压，而波纹管因为本身耐压低。
H100K-540 H100K-541 H100K-542 H100K-543 H100K-544 H100K-545 H100K-546 H100K-547 H100K-541差压开关压力范围：
| 型号 | 可调整压力范围 | 死区 | 工作压力 | 耐压 | 接液材质 | 压力接口 |
| H100K-540 | 0.5-17.4mbar | 0.1-1.5mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-541 | 2.5-49.8mbar | 0.2-2.5mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-542 | 12.4-124.5mbar | 0.5-6.2mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-543 | 24.9-497.8mbar | 1.2-19.9mbar | -1-13.8bar | 27.6bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-544 | 0.1-1.4bar | 6.9-89.6mbar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-545 | 0.3-3.4bar | 13.8mbar-0.1bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-546 | 0.7-8.6bar | 27.6mbar-0.3bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-547 | 3.4-17.2bar | 0.1-0.7bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPTF |
| H100K-548 | 6.9-34.5bar | 0.1-1.0bar | -1-82.7bar | 172.4bar | 丁青橡胶膜片 | 1/8NPT |
H100系列美国压力开关的技术参数如下所示：
存储温度：-65 to 160℉(-54—71℃)
环境温度：-40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性：压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，565-567，610-680，15884 型号为可调范围的±1.5%。所有压力开关都有内部设定点锁定装置。
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级：符合NEMA 4X 要求。
开关输出：一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值：15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，0.5A 电阻，.03A 电感。
重量：2—7 磅；（因型号而异）
电器接口：1/2"NPTF 接口；2 个7/8"直径的敲出孔
