233.30.63. 233.30.100. 233.30.160
波登管压力表，不锈钢 适用于过程工业，安全型，NS 63，100和160 型号 232.30，233.30
功能特性
■ 根据要求和按EN 837-1检验标准带有安全隔爆层高强的承载及变负载的能力和抗冲击耐久性
整体全不锈钢量程范围：0 ... 0.06至0 ... 160MPa
设计
EN 837-1
表圆直径 mm
63, 100, 160
准确度等级
NS 63: 1.6
NS 100, 160: 1.0
刻度范围
NS 63: 0 ... 0.1 至 0 ... 100 MPa
NS 100: 0 ... 0.06 至 0 ... 100 MPa
NS 160: 0 ... 0.06 至 0 ... 160 MPa
或所有其他负压或正负压范围
压力承载性能
NS 63： 静压： 3/4 x 满量程
动压： 2/3 x 满量程
瞬时压力： 满量程
NS 100, 160：静压： 满量程
动压： 0.9 x 满量程
瞬时压力： 1.3 x 满量程
允许温度
环境： -40 … +60 °C，表壳不充液
+100 °C，表壳充液
+200 °C，表壳不充液
-20 … +60 °C，表壳充甘油1)
介质：
1)
当测量系统的温度在参考温度(+20 °C)附近波动时，
*变化为±0.4 %/10 K 满量程
防护等级，符合IEC/EN 60529标准IP65（背部安装连接仪表：IP54）
应用
■ 提高了人身保护的安全性能
较强动态的压力荷载和振动时壳体充液（型号233.30）
用于测量腐蚀性的，不粘滞和不结晶的气体和液态介质的压
力，也适用于腐蚀性环境
石油天然气工业、化工和石化工业、电力工程、水和废水技术
过程连接
不锈钢 316L (NS 63: 1.4571)
径向或轴向偏心安装
NS 63: G ¼ B (外螺纹), SW 14
NS 100, 160: G ½ B (外螺纹), SW 22
压力元件
不锈钢 316L
C型或螺旋型
传动机芯
不锈钢
表盘
铝，白底，黑色印字
NS 63 带指针止位销
指针
铝，黑色
表壳
不锈钢，外壳带有安全隔爆层和安全泄压后盖，当量程
范围≤ 0 ... 1.6 MPa时（径向）为内部压力平衡通气和再
密封用。
表玻璃
多层安全表玻璃 (NS 63：有机塑料)
环卡口环，不锈钢
填充液（适用于型号 233.30）
甘油
（甘油-水混合，量程范围≤ 0 ... 0.25 MPa）可选

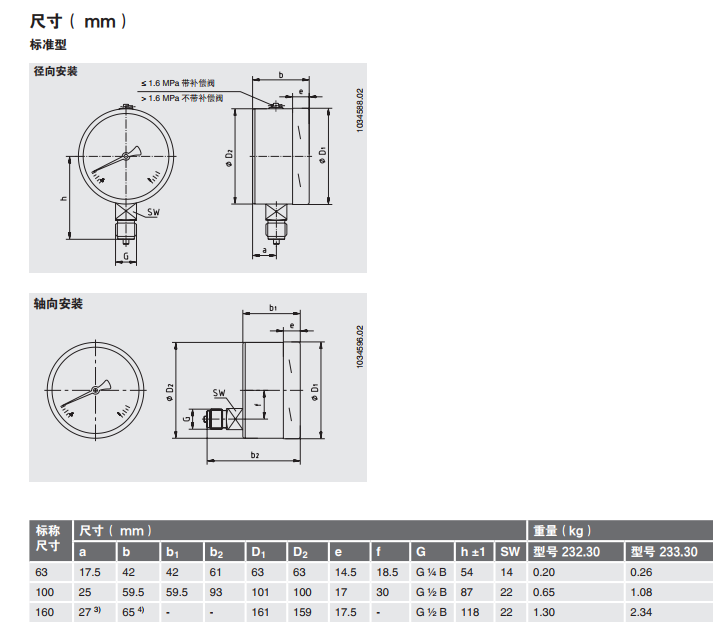

233.30.63. 233.30.100. 233.30.160外形尺寸图：
