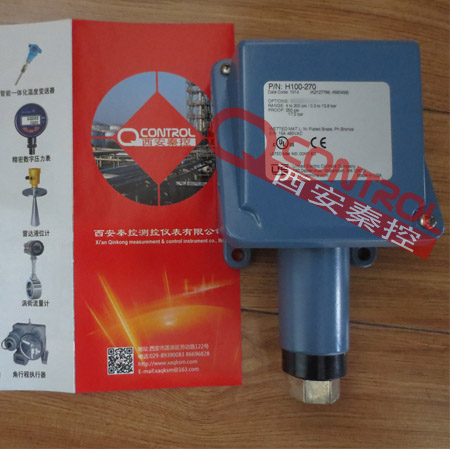

H100-218美国ue真空泵压力开关-100Kpa-0     H100-218美国UE真空泵压力开关
UE商-      15339微信199575

H100-218 H100-270  H100-274压力开关测量压力范围：

型号及参数

型号      可调整设定范围                              死区                                  zd压力               耐压**

Model   Adjustable Set Point Range        Deadband                         Over Range            Proof

            Low end of range on fall;                                                       Pressure*             Pressure**

            High end of range on rise range span range span

         psi                       bar                  psi                 bar                       psi       bar           psi        bar

Phosphor bronze bellows with nickel-plated brass 1/4” NPT (female) pressure connection. Model 218 has 300 series stainless steel spring exposed

to media

磷青铜波纹管，1/4"NPTF 镀镍黄铜压力接口。218 型有300 系列不锈钢接液弹簧

218  30 ”Hg  to 0   -1 to 0                1 to 2 ”Hg     33,9 to 67,7 mbar       3         0,2            30         2,1

270  4 to 200         0,3 to 13,8         1 to 8            0,1 to 0,6                   200     13,8          250       17,2

274  6 to 300         0,4 to 20,7         1 to 10          0,1 to 0,7                   300      20,7         350       24,1

H100系列压力型号表：
H100-520 H100-521 H100-522 H100-523 H100-524 H100-525 H100-530 H100-531 H100-532 H100-533 H100-534 H100-535 H100-15737 H100-171
H100-172 H100-173 H100-174 H100-560 H100-561 H100-562 H100-563 H100-564H100-565 H100-566 H100-567 H100-701 H100-702 H100-703 H100-704 H100-705 H100-706 H100-190 H100-191 H100-192 H100-193 H100-194 H100-188 H100-189  H100-218  H100-610 H100-612 H100-490 H100-491 H100-492 H100-493 H100-15623 H100-15731 H100-15732 H100-15733 H100-15734 H100-15735 H100-15736
H100-494 H100-183 H100-184 H100-185 H100-186 H100-483 H100-484 H100-485 H100-486 H100-487 H100-488 H100-489 H100-218 H100-270 H100-274 H100-358 H100-361 H100-376 H100-610

H100-10614 H100-616 H100-15884 H100-680 H100-171 H100-172 H100-173 H100-174 H100-183

H100-184 H100-185 H100-186 H100-188 H100-189 H100-190 H100-191 H100-192 H100-193
H100-194 H100-218 H100-270 H100-274 H100-358 H100-361 H100-376 H100-483 H100-484 H100-485 H100-486 H100-488 H100-489 H100-490 H100-491 H100-492 H100- 493 H100-494 H100-520 H100-521 H100-522 H100-523 H100-524 H100-525 H100-530 H100-531 H100-532 H100-533 H100-534 H100- 535 H100-560 H100-561 H100-562 H100-563 H100-564 H100-565 H100-566 H100-567 H100-610 H100-612 H100-616 H100-680 H100- 701 H100-702 H100-703 H100-704 H100-705 H100-706 H100-15884；
H100系列差压型号表：
H100K-540 H100K-541 H100K-542 H100K-543 H100K-544 H100K-545 H100K-546 H100K-547

 H100K-548
H100系列温度型号表：
B100-120 B100-121 B100-13546 C100-120 C100-121 E100-2BSA E100-2BSB  E100-3BS E100-4BS E100-5BS E100-8BS E100-13545 E100-2BCA E100-2BCB E100-3BC E100-4BC E100-5BC E100-8BC F100-1BS F100-2BS F100-3BS F100-4BS F100-5BS F100-6BS F100-7BS  F100-8BS
F100-1BC F100-2BC F100-3BC F100-4BC F100-5BC F100-6BC F100-7BC F100-8BC

100系列 描述
压力开关
H100 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
差压开关
H100K 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
温度开关
B100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,有参考刻度
C100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,无参考刻度
E100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，有参考刻度
F100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，无参考刻度

技术参数

存储温度 -65 to 160℉(-54—71℃)

环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%

设定点重复性 温度开关：为可调范围的±1%；

压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，

700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，

565-567，610-680，15884 型号为可调范围的±1.5%。

所有压力开关都有内部设定点锁定装置。

抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点

抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点常用型号：
