120系列可广泛地用于化工、炼油、钻井平台、输油管线以及煤粉、谷物尘埃区域.微压力传感器适用于加热炉通风、罐封系统及低气压管线等应用.在选用工业用压力或温度开关上.安全性是***重要的因素. 120系列产品满足了UL、CSA、FM及CENELEC等标准.可用于爆炸区域及强腐蚀气氛环境中.设备保护和人员安全等应用.

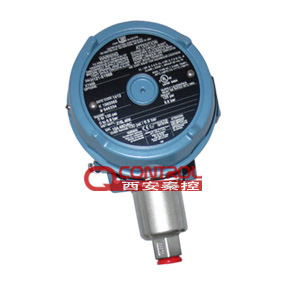

J120-171 J120-172 J120-173 J120-174 美国UE压力开关 防爆型压力控制器
常用型号
J120-701 J120-702 J120-703 J120-704 J120-705 J120-706
J120-190 J120-191 J120-192 J120-193 J120-194 J120-189
J120-171 J120-172 J120-173 J120-174
J120-520 J120-521 J120-522 J120-523 J120-524 J120-525
J120-530 J120-531 J120-532 J120-533 J120-534 J120-535
注明：在高压力冲击及高循环振荡条件下不宜采用金属膜片；171-174型不适用于启动真空超过26 HG VAC的场合
***大压力：开关连续在此***大压力可以正常工作而不会损坏元件秉保持重复性不变；
耐压：偶然出现次***大压力将不会使元器件***变形，但开关需要重现设定；
工作压力：在此压力范围内的任何一压力值作用于两端，开关都可以安全的操作而不会改变其本身的任何性能；
死区：型号190-194,490-494由于开关膜片的特性，是按照低于75%范围或75%-***的范围分别标出死区值；
选择可选项
型号 可调整设定范围 死区 ***大压力 耐压**
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
psi bar (unless noted) psi mbar psi bar psi bar
Welded 316L stainless steel diaphragm and 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out purposes (NACE MR-
0175 compliant)
焊接316L 不锈钢膜片及1/2”NPTF 压力接口，大尺寸0.72”感压孔
171 1 to 20 68,9 mbar to1,4 0.1 to 1 6,9 to 68,9 500 34,5 1000 68,9
172 2 to 50 0,1 to 3,4 0.1 to 1.5 6,9 to 103,4 500 34,5 1000 68,9
173 4 to 100 0,3 6,9 0.1 to 2.5 6,9 to 172,4 500 34,5 1000 68,9
174 8 to 200 0,6 to 13,8 0.1 to 3.5 6,9 to 241,3 500 34,5 1000 68,9
