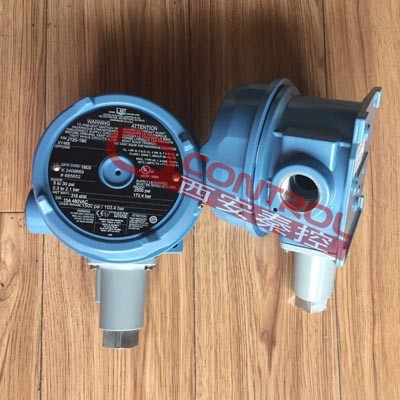

P/N:J120-192美国UE防爆压力开关 P/N:J120-192-M201美国UE防爆压力开关

UE商-

防爆压力开关的技术参数

1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体

2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖

3. 外壳等级：符合NEMA 4X要求

4. 设定点精度：±1%

5. 切换差：分为可调和不可调两种(参考选型表数据)

6. 重复性误差：<1%

7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制

8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制

9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行分别设定;开关可接“常开型”或“常闭型”

10. 环境温度：-40℃～+70℃

11. 环境湿度：5%～95%

12. 使用寿命：100 0000次循环

13. 量程范围：0～0.01……60 Mpa

14. 压力形式：表压，绝压

15. 输出信号：(V)继电器接点或低电平≤0.5，高电平≥4.5的开关量信号

16. 精 度：0.25%FS、0.5%FS

17. 设定范围：下限：0～上限设定低值 上限：下限设定值 ～上限设定值

J120-19X选型参数表

型号           可调整设定范围                                死区                               压力             耐压**

psi                   bar                   psi            bar            psi            bar        psi         bar       psi       bar

焊接316 不锈钢膜片，1/2"NPTF 压力接口，0.72"大尺寸感压孔便于清洗 （符合NACE MR-0175 标准）

190       5 to 30          0,3 to 2,1            1 to 3       0,1 to 0,2    6 max          0,4      1500     103,4   2500    172,4

191      10 to 100       0,7 to 6,9           1 to 8        0,1 to 0,6   15 max         1,0      1500     103,4   2500    172,4

192      15 to 300       1,0 to 20,7         3 to 18      0,2 to 1,2    25 max        1,7      1500     103,4   2500    172,4

193      20 to 500       1,4 to 34,5         4 to 30      0,3 to 2,1   45 max         3,1      1500     103,4   2500    172,4

194      80 to 1700     5,5 to 117,2       5 to 120    0,3 to 8,3   150 max       10,3     1500     103,4   2500    172,4
