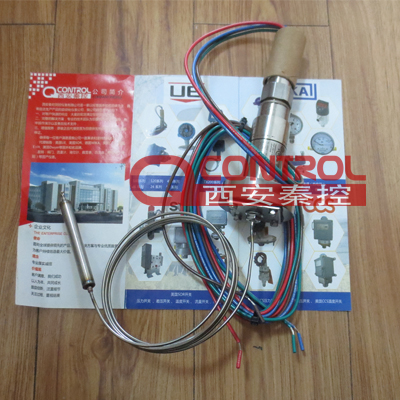

概要
12 系列的开关特别适合于空间有限以及环境危险 的场所使用。瞬动开关与盘形弹簧组件使得其具有 良好的抗振动能力并能有效的延长开关的使用寿 命。 316 不锈钢外壳以及全密封开关使得其具有 非同寻常的防护及防腐蚀能力。适用于各种的危险 场所，12 系列在海上石油钻井平台到旋转设备等 领域得到了广泛的运用。
应用
三重***（UL，cUL 和 ATEX ***）意味着 12 系列符合危险区域内的关键应用的苛刻要 求。此外，12 系列的双层密封符合 ANSI /ISA12.27.01，双层密封保证了易燃或可燃 液体与电气及外界的***隔离。它可在空间 狭小的区域安装使用。所有的接液部分金属 部件为 316 不锈钢并符合 NACE MR -0175， 4X的防护等级保证了其在长期在恶劣环境的 使用性能。
性能特点
● 通过了适合 1 区防爆场所
UL，cUL 和 ATEX ***
符合 CE 标准
● 按照 ANSI/ISA12.27.01
双层密封
● 压力开关的接液部件符合 NACE MR -0175 标准
● 瞬动及盘形弹簧保证了产品的耐振动和稳定性并能有效地延长其使用寿命
● 传感材料可选哈氏合金和蒙乃尔®以适用于腐蚀性介质
● 可选耐中压和高压的压力接口
● 安装支架适合倒装的应用
● 72 英寸外接线
技术
在12系列内部是一个盘形弹簧组件。这个弹簧是一个小的锥形垫圈，通过它来传递压力到1或5安培的全密封的微动开关上。它的'快动'提供了快速的明确接触传递。该盘形弹簧在施压时快速启动，而当泄压时快速复位
优点：
● 设定点稳定：这种开关适合于有挑战性的环境使用，如振动和温度变化的环境条件。此外，***小的可动部件降低了传感器的疲劳，从而增加了它的使用寿命和准确性。
● 耐振动：电气开关的背压有助于减少触点的频繁动作。
● 体积小：盘形弹簧的外观简单，但能在一个相对较小的弯曲下传递一个较大的的负荷，造就了它的紧凑的设计。
● 死区：为了尽量减小死区，设定点尽可能选择在可调压力范围的***。
规范
储藏温度
-58° to 203°F (-50 to 95°C)
操作环境温度
-58 to 203°F (-50 to 95°C). 环境温度变化50华氏度，设定点漂移小
于可调范围的 1%
温度开关
环境温度变化(28°C) 对于毛细管长度为25-50’英尺的温度开关只有轻微
的影响,详细的请和工联系.
介质温度
压力开关：
传感器类型2，7，9：-50至400 ° F（-45至204 ° C）
传感器类型3，4，8：-20至200 ° F（-28到93 ° C）
传感器类型5，6：0至320 ° F（-18至160℃）
传感器类型P：0至200 ° F（-18到93 ° C），
选择氟橡胶膜片20至250华氏度（-7到121 ° C）
差压开关：
传感器类型K：0到180华氏度（-18至82℃）;
选择氟橡胶膜片20至250华氏度（-7到121 ° C）
温度开关：见选型表。
设定点重复性
温度开关:可调量程范围的 ±1%
压力开关：传感器类型2，可调量程范围的±1.5％
传感器类型3-9：可调量程范围的 ±1%
差压开关：K1至K3的：可调量程范围的 ±1%，K4组到K6型：可调量程范围
的 ±1.5％
冲击
差压开关和温度开关: 15 G’s, 10 毫秒
压力开关：: 75 G’s, 10 毫秒
震动
差压开关和温度开关: 2.5 G’s, 10-2000 Hz.
压力开关: 15 G’s, 10-2000 Hz
外壳材质
316 不锈钢
外壳防护
符合 4X
防爆与防护等级 满足1区和2区防爆要求
防护等级为IP66
开关输出
Code S: 一个SPDT, 全密封开关.
Code D: 两个 SPDT 作为DPDT , 全密封开关
触点电气额定值 Code H: 5 A, 125/250 VAC, 5 A/28 VDC 电阻性和3 A/28 VDC 电感性。
银触点
Code L: 1 A/ 125 VAC, 1 A /28VDC电阻性和3 A/28 VDC 电感性。
金触点
电气接口
Code N: 1/2" NPT (阳螺纹)带72"甩线
压力接口
Code M: M20公制螺纹, 72"甩线
选择 M515, 4端子
(DIN 43650 Form A) 只适合SPDT(此选项不能满足 Div. 1 or 2, 或ATEX 的
要求) 重量
温度开关：约1磅14盎司（0,85公斤）
压力开关：约12盎司（0.34公斤）
差压开关：约3磅（1.4公斤）
温度开关附件
***油填充; 6 英尺 304 不锈钢毛细管，其他长度可选择
温度开关死区
在实验室条件通常为2％的范围内
压力差压开关接口
1/2" NPT (母螺纹) or 1/4" NPT (母螺纹).
差压开关: 1/8" NPT (母螺纹)
可选择其他连接尺寸，参看11页
安装
压力开关：可以是管道安装或托架安装（选用62169-13）
差压开关：应安装使用托架安装
温度开关：62169-13应指定用于新的安装
