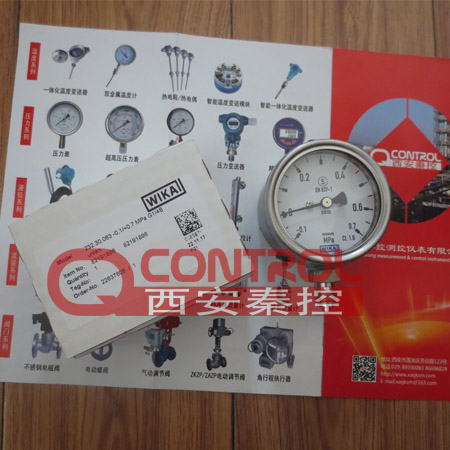

德国威卡232.30.63不锈钢坚固安全型压力表 德国威卡232.30.63不锈钢安全型压力表
应用
具有更高安全要求的应用
带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合（233.30型）
用于测量腐蚀性的，不粘滞和不结晶的气体和液态介质的压力，也适用于腐蚀性环境
石油天然气工业、化工和石化工业、电力工程、水和废水技术
功能特性
带实心隔板设计（符合EN 837-1操作安全性要求）的安全压力表
***的负载循环稳定性和抗冲击性能
全不锈钢结构
量程：高达0 … 0.06 至 0 … 160 MPa
描述
这种高品质的波登管压力表专为提高过程工业的安全性而设计。
采用***的不锈钢材料和坚固的设计，该仪表适用于化学和过程工业。不仅适用于液体和气体介质，也适用于腐蚀性环境。
量程范围为0 ... 0.06至0 ... 160 MPa，确保了各种应用所需的测量范围。
威卡（WIKA）根据EN 737-1欧洲标准“S3”安全版的要求制造并***压力表。安全型压力表由非破碎窗口、测量系统和表盘之间的安全隔爆层和安全泄压后盖组成。如果发生故障，操作员在前侧受到保护，介质或组件只能通过外壳背面弹出。
对于恶劣的操作条件（例如振动），所有仪表也可选配充液。
描述
设计
EN 837-1
表圆直径 mm
63, 100, 160
准确度等级
NS 63: 1.6
NS 100, 160: 1.0
刻度范围
NS 63: 0 ... 0.1 至 0 ... 100 MPa
NS 100: 0 ... 0.06 至 0 ... 100 MPa
NS 160: 0 ... 0.06 至 0 ... 160 MPa
或所有其他负压或正负压范围
压力承载性能
NS 63： 静压： 3/4 x 满量程
动压： 2/3 x 满量程
瞬时压力： 满量程
NS 100, 160：静压： 满量程
动压： 0.9 x 满量程
瞬时压力： 1.3 x 满量程
允许温度
环境： -40 … +60 °C，表壳不充液
+100 °C，表壳充液
+200 °C，表壳不充液
-20 … +60 °C，表壳充甘油1)
介质：
1)
当测量系统的温度在参考温度(+20 °C)附近波动时，
***大变化为±0.4 %/10 K 满量程
防护等级，符合IEC/EN 60529标准
IP65（背部安装连接仪表：IP54）
温度性能
过程连接
不锈钢 316L (NS 63: 1.4571)
径向或轴向偏心安装
NS 63: G ¼ B (外螺纹), SW 14
NS 100, 160: G ½ B (外螺纹), SW 22
压力元件
不锈钢 316L
C型或螺旋型
传动机芯
不锈钢
表盘
铝，白底，黑色印字
NS 63 带指针止位销
指针
铝，黑色
表壳
不锈钢，外壳带有安全隔爆层和安全泄压后盖，当量程
范围≤ 0 ... 1.6 MPa时（径向）为内部压力平衡通气和再
密封用。
表玻璃
多层安全表玻璃 (NS 63：有机塑料)
环
卡口环，不锈钢
填充液（适用于型号 233.30）
甘油
（甘油-水混合，量程范围≤ 0 ... 0.25 MPa）
可选
■ 其他的过程连接
■ 密封垫（型号 910.17，参见数据资料 AC 09.08）
■ 装配隔膜密封，参阅隔膜密封产品预览
■ 蒙乃尔测量系统（型号 262.30）
■ 不锈钢或抛光不锈钢面板安装法兰
■ 不锈钢表面安装耳片
环境温度-40°C：充硅油
防护等级IP66, IP67
■ 带开关触点的波登管压力表，型号PGS23.1x0，参见
数据资料PV 22.02或型号232.30.063，参见数据资料
PV 22.03
■ 带电子输出信号的波登管压力表，型号PGT23.1x0，
参见数据资料PV 12.04
